Spezialanwendung

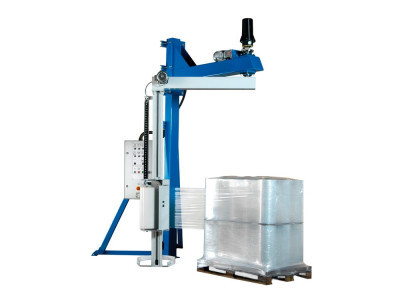

Dreharmwickler CSW
- Automatischer Wickelablauf
- Vorwählbare Wickelprogramme:
- Kreuzspiral
- Spiral
- Regendichtprogramm
- Zwei stufenlos regelbare Hubschlittengeschwindigkeiten (0,7 bis 4 m/Min), frequenzgeregelt, getrennt für die Folienhubschlittenaufwärts- und -abwärtsbewegung
- regelbare Dreharmgeschwindigkeiten (3 bis 10 U/Min), frequenzgeregelt
- Exakt einstellbare Anzahl für Fuß- und Kopfwicklungen
- Elektronisch geregelter Weichan- und -auslauf, frequenzgeregelt
- Fixstop des Dreharms in Ausgangsposition
- Unterschiedliche Bedienfelder möglich

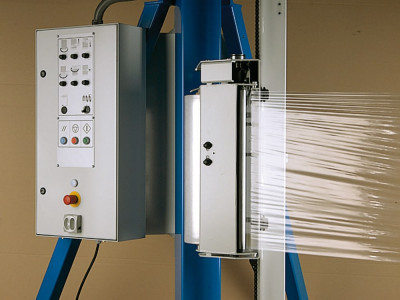

- Folienschlitten mit elektromagnetischer Folienbremse oder motorischem Vorrecksystem

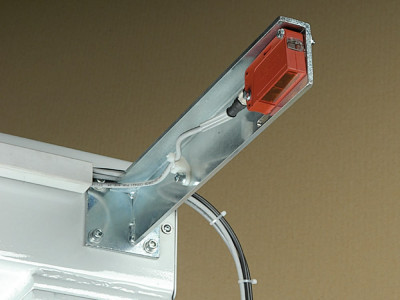

- Fotozelle zur selbständigen Höhenabfrage
- Deutsche Produktion – Made in Germany
- Maschine mit CE-Kennzeichen und EG-Konformitätserklärung
- Maschinenbau gem. aktueller Maschinenrichtlinie 2006/42/EG (gültig seit 29.12.2009)
Maschineninformationen
Ich habe Interesse an der Maschine
Stellen Sie Ihre Frage
Technik
| Steuerung: |
programmierbare Steuerung |
| Frequenzrichter: |
Siemens |
| EMC-Filter: |
Siemens oder Lenze |
| Motoren: |
Bonfiglioli, Motovario |
| Getriebe: |
Bonfiglioli, Motovario |
| Schleifringkörper. |
Wampfler |
| Hauptschalter: |
Schneider, o.ä. |
| Taster, Schalter: |
RAFI, o.ä. |
| Initiatoren: |
Sick, Balluff, o.ä. |
| Fotozelle: |
Balluff, Omron, o.ä. |
| Spannung: |
230 V, 1 Ph+N+PE, 50 Hz, 16A |
| Ableitstrom: |
> 3,5 mA gegen PE |
Abmessungen
| Länge: |
3.850 mm mit Ständer |
| Breite: |
2.800 mm |
| Äußerer Flugkreis: |
2.800 mm |
| Innerer Flugkreis: |
1.900 mm |
| Gesamthöhe über alles: |
3.750 mm |
| Durchfahrhöhe: |
2.320 mm |
| Gewicht: |
520 kg |
| max. Paletten Abmessungen: |
1.200 x 1.200 x 2.000 mm |
Optionen
- Wickelhöhe bis 3.000 mm
- Flugkreisvergrößerungen bis 2.500 mm
- Fotozelle für schwarze Produkte
- Schwenkvorrichtung
- Brückenbauweise für größere Paletten bis 7 m Packstückdiagonale
- Oberfolienspender
